磁敏電子雙色液位計線路板焊接工藝對于質量的影響
2014/7/10 10:56:15已閱讀1272 次
磁敏電子雙色液位計的雙色液位計顯示面板背面的線路板上一般都會有很密集的電子元器件，其中包含電阻、二極管、晶振、干簧管。因為晶振作為一種比較脆弱的電子元器件，該元器件直接關系到磁敏電子雙色液位計的質量的好壞，生產車間的工人稍不注意就會導致其碎裂或焊接完成而無法測試通過。人工進行焊接時干簧管也是也別容易出現故障的元器件，為了節約成本，避免不必要的損耗，那么我們來介紹下磁敏電子雙色液位計在焊接時候需要特別注意的地方。

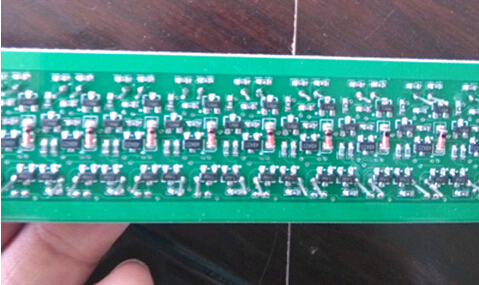

下面我們先來展示下磁敏電子雙色液位計焊接成功之后的完成圖片
晶振與干簧管手工焊接方法選擇：
1、在鑿子形(扁鏟形)或刀口烙鐵頭處加適量的焊錫；用細毛筆蘸助焊劑或用助焊筆在兩端焊盤上涂少量助焊劑，并在焊盤上鍍上焊錫；一只手用鑷子夾持貼片晶振，居中貼放在相應的焊盤上，對準后不要移動；另一只手拿起烙鐵加熱其中一個焊盤大約2秒左右，撤離烙鐵；然后用同樣的方法加熱另一端焊盤大約2秒左右。注意焊接過程中保持貼片晶振始終緊貼焊盤放正，避免晶振一端翹起或焊歪。如果焊盤上的焊錫不足，可以一手拿烙鐵一手拿焊錫絲進行補焊，時間1秒左右。
2，先在焊盤上鍍上適量的焊錫；熱風槍使用小嘴噴頭，溫度調到200℃～300℃，風速調至1～2擋，當溫度和風速穩定后，一只手用鑷子夾住元器件放置到焊接的位置上，注意要放正。另一只手拿穩熱風槍，使噴頭離待拆元器件保持垂直，距離1cm～3cm，均勻加熱，待貼片晶振周圍焊錫熔化后移走熱風槍，焊錫冷卻后移走鑷子。
為了節省時間和成本，許多工廠會采用自動貼片機進行自動貼裝，焊接時我們要注意幾個問題如果是焊接表晶的話建議盡量使用自動貼片機器，因為因插表晶石英晶振的晶片比較薄，體積比較小，手工焊接陶瓷晶振比較容易焊接上、石英晶振一般控制在
1，一般情況下烙鐵頭溫度控制在300℃左右，熱風槍控制在200℃～400℃；
2，焊接時不允許直接加熱貼片晶振引腳的腳跟以上部位，以免損壞晶振內部電容；
3，需要使用∮0.3mm～∮0.5mm的焊錫絲；烙鐵頭始終保持光滑，無鉤、無刺；烙鐵頭不得重觸焊盤，不要反復長時間在一焊盤加熱，常規晶振的工作溫度一般在-40—+85℃。
