工作原理

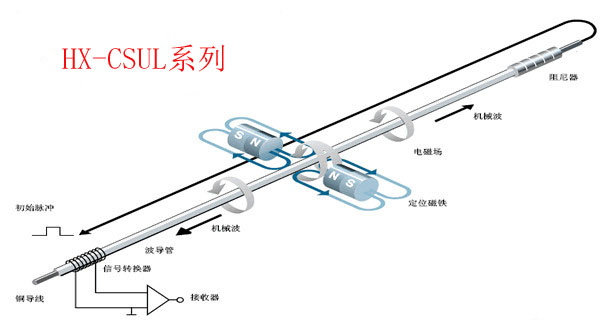

磁致伸縮液位計的工作原理：由電子倉內電子電路產生一起始脈沖，此起始脈沖在波導絲中傳輸時，同時產生了一沿波導絲方向前進的旋轉磁場，當這個磁場與磁環或浮球中的永久磁場相遇時，產生磁致伸縮效應，使波導絲發生扭動，這一扭動被安裝在電子倉內的拾能機構所感知并轉換成相應的電流脈沖，通過電子電路計算出兩個脈沖之間的時間差，即可精確測出被測的位移和液位。
工作原理
工作原理
產品特點
磁致伸縮液位計使用進口芯片和先進工藝生產，經過公司技術人員的改進，產品設計合理、安裝方便、結構精巧、環境適應性強、不需定期重標和維護。具有精度高、穩定性好、可靠性高、輸出信號多樣、使用壽命長、安全可靠等優點。
結構特點 各種浮子
結構特點
特性曲線
產品應用
磁致伸縮液位計可以同時測量液位、界面和溫度，廣泛應用于石油化工、電力、冶金、生化制藥、食品加工等工業過程中包括原油、各種化學品、各種溶劑、污水介質液位測量。特別適合灌區計量應用的高精度液位測量。磁致伸縮液位計的探桿可以由耐腐蝕材料制成，用于測量腐蝕性介質，也可以選用衛生型探桿用于生化制藥和食品加工場合。
安裝方式
系統應用
磁致伸縮液位計由于其測量高精度，廣泛應用于加油站系統，我公司可自主完成加油站系統設計及磁致伸縮液位計的供應。
加油站系統
加油站系統
產品優點
● 測量精度高。最高可達0.01%FS（滿量程），其非線性精度能小于0.01%FS,重復精度能小于0.001%FS。在現有液位測量儀表中，只有伺服式、雷達式和光纖式幾種液位測量儀表的測量精度可達到毫米數量級。
● 測量范圍較大，硬桿式為9.1m，軟纜式可達18m，一般的測量范圍均可滿足。
● 由于采用波導管來傳播超聲波，故介質的霧化和蒸氣、介質表面的泡沫等都不會對測量精度造成較大的影響。
● 測量儀表的整個變送器密封在保護套管內，其傳感器元件和被測液體非接觸。雖然測量時，磁性浮球不斷移動，但不會對傳感器造成任何磨損，所以性能可靠，使用壽命長，無故障工作時間最長可達23年，適合多種惡劣環境。
● 安裝、調試、標定簡單方便。在現場安裝確定之后，可準確計算出液位（或界面）零點及滿量程在測量保護套管上的相應位置，在安裝前即可通電調試，把浮子分別置于零點和滿量程位置，調零點和滿量程輸出分別為4mA和20mA，無需通過液面（或界面）升降來調試、標定。由于輸出信號反映的是絕對位置的輸出，而不是比例或需要再處理的信號，所以不存在信號漂移或變值的情況，不需要像其他類型的液位傳感器那樣進行定期標定和維護，大大節省了人力和物力，為用戶帶來極大的方便。
● 可進行多點、多參數的液位測量，有自校正、免維護等獨特功能。安全性高，磁致伸縮液位傳感無需人工開啟罐蓋，避免了人工測量帶來的不安全因素。
注意事項
● 被測液體的密度分布不均時其浮子在液體中的高度會有變化，需要以實際介質進行標定。
● 被測介質的溫度變化的影響。由于采用磁性浮子作為液位和油水界面的感應元件，當被測介質受溫度影響引起密度變化時，會使浮子浸在液體中的高度發生變化，給測量準確帶來影響，因此要減小介質密度隨溫度變化對測量的影響一般可采取以下措施：一方面，從浮子材質及結構尺寸考慮，盡量減小浮子密度，使浮子浸入介質的深度減小。若不是柱狀浮子（如球狀），減小其外徑，也可減小密度變化對測量的影響；另一方面，應考慮溫度影響的補償。磁致伸縮液位傳感器要實現高精度測量，必須有高分辨率的信號檢測接口及溫度補償措施才能得以實現。
● 浮子沿著波導管外的保護套管上下移動，長期工作粘結污垢后，浮子容易被卡死。。
● 使用時的工作壓力也不宜太高，一般要求在3MP以下。
