如何使用PLC發送短信報警
2014/6/18 8:47:41已閱讀1133 次
為了實現無人值守，在設備發生故障時，通過短信或者撥號的方式，通知值班人員，在PLC控制系統中獲得了廣泛的應用。
傳統的實現方式一般采取通過PLC的通訊口外接短信貓的方式，通過PLC的自由通訊協議，控制PLC發出短信。此類方案缺陷在于：
1. 程序復雜，需要熟悉PLC自由協議編程，AT指令集，如果需要發出中文短信，還需要UNICODE編碼，非常麻煩，因此，使用短信貓的方式，一般只實現簡單的報警。
2. 可靠性差，普通短信貓很多并非為惡劣的工業環境設計，多采用國產模塊或拆機TC35I之類的模塊，容易出現死機，無響應等。
新的解決方案：
1. PLC無需編寫任何程序，只需簡單對GRM200模塊進行簡單配置。短信功能包括中文短信報警，短信查詢PLC寄存器,短信修改寄存器。
2. 直接支持的PLC包括三菱,西門子S7-200,S7-300,S7-400,歐姆龍,臺達和標準MODBUS主從協議。
3. 可作為MODBUS從機和觸摸屏，組態軟件直接連接,實現短信功能。
4. 業內首款通過賽寶抗干擾測試認證的工業級短信報警控制器。
5. 業內首款智能費用管理的短信報警控制器,定時報告SIM卡余額和已發短信條數。
硬件需求及連線：
該方案只需要西門子PLC一臺，和GRM200一臺。配置GRM200即可完成報警.

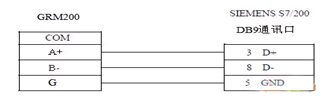

將S7-200的PPI通訊口和GRM200直接連接即可。連接圖如下：
GRM200軟件配置:
該方案只需對GRM200模塊進行配置，使用時用USB和GRM200連接即可配置。

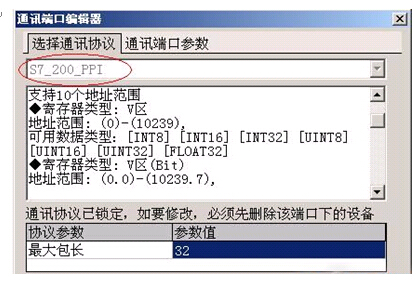

（1)GRM200使用方法類似于組態軟件，只需選擇對應的PLC通訊協議，GRM200即可主動采集PLC的數據。

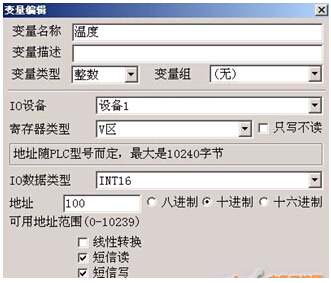

（2)配置需要讀取的PLC寄存器，及對應地址，如下圖，GRM200將主動讀取S7-200 VW100的數據

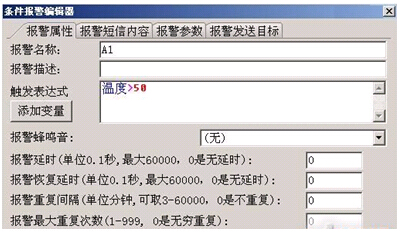

（3）配置報警條件，溫度值VW100>50，短信模塊向值班人員發送短信。

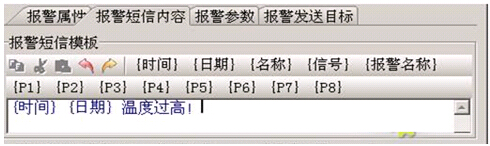

(4) 配置報警短信內容
若報警成立發出的短信為：2014-06-18: 12:30:12 溫度過高！

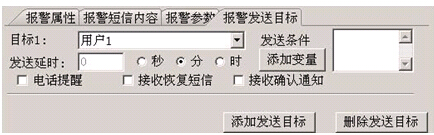

(5)配置短信接收的用戶

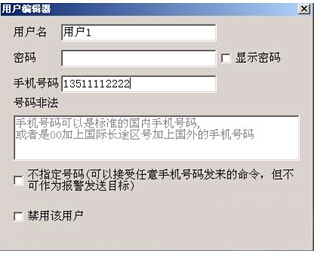

（7）配置短信接收的手機號
