1.2 渦街流量計

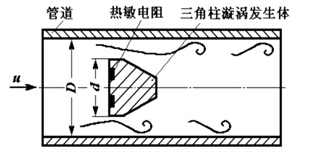

渦街流量計是在流體中安放一根非流線型游渦發生體,流體在發生體兩側交替地分離釋放出兩串規則
地交錯排列的游渦的儀表。在三角柱體的迎流面對稱地嵌入兩個熱敏電阻組成橋路的兩臂，以恒定電流加
熱使其溫度稍高于流體，在交替產生的漩渦的作用下，兩個電阻被周期地冷卻，使其阻值改變，阻值的變
化由橋路測出，即可測得漩渦產生頻率，從而測出流量。
渦街流量計按頻率檢出方式可分為:應力式、應變式、電容式、熱敏式、振動體式、光電式及超聲式等
渦街流量計是屬于最年輕的一類流量計,但其發展迅速,目前已成為通用的一類流量計。
優點:
(1)結構簡單牢固;
(2)適用流體種類多;
(3)精度較高;
(4)范圍度寬;
(5)壓損小。
缺點:
(1)不適用于低雷諾數測量;
(2)需較長直管段; 直管段最少15D以上，對于低流速測量不準。指示不準，指示跟不上流速的變化。
(3)儀表系數較低(與渦輪流量計相比);
(4)儀表在脈動流、多相流中尚缺乏應用經驗。流體流速分布情況和脈動情況將影響測量準確度，因此適用于紊流流速分布變化小的情況
