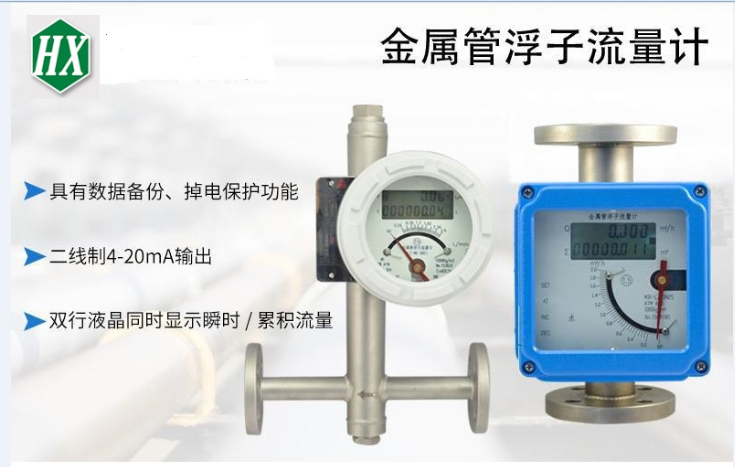

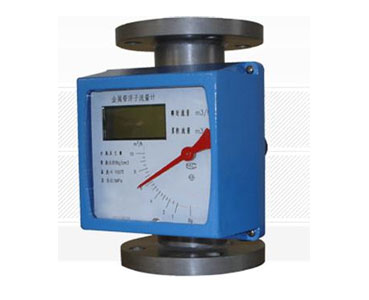

產品簡介
HX-LZ系列金屬管浮子流量計（又稱金屬轉子流量計）是工業自動化過程控制中常用的一種變面積流量測量儀表。它具有體積小，檢測范圍大，使用方便等特點。它可用來測量液體、氣體以及蒸汽的流量，特別適宜低流速小流量的介質流量測量。 該系列流量計與玻璃轉子流量計比較，具有耐高壓、高溫、安全感強、讀數簡明等特點。并可適用于不透明介質和腐蝕性介質的流量測量。
測量原理
金屬管浮子流量計浮子在測量管中，隨著流量的變化，將浮子向上移動，在某一位置浮子所受的浮力與浮子重力達到平衡。此時浮子與孔板（或錐管）間的流通環隙面積保持一定。環隙面積與浮子的上升高度成正比，即浮子在測量管中上升的位置代表流量的大小，變化浮子的位置由內部磁鐵傳輸?shù)酵獠康闹甘酒�，使指示器正確地指示此時的流量值。這就使得指示器殼體不和測量管直接接觸，因此，即使安裝限位開關或變送器，儀表可用于高溫，高壓工作條件下。 技術參數
●測量范圍：水（20℃）1-200000 l/h 空氣（20℃，0.1013MPa）0.03－4000m3/h；參見流量表，特殊流量可訂制
●量 程 比：標準型10:1；特殊型20:1
●精 度：標準型1.5級；特殊型1.0級
●壓力等級：標準型：DN15－DN50 4.0MPa DN80-DN200 1.6MPa 特殊型：DN15－DN50 25MPa DN80-DN200 16MPa 夾套的壓力等級為1.6MPa；特殊型在選型和訂貨前應與工廠協商
●壓力損失：7kPa-70kPa
●介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃ 高溫型：最高可達400℃
●介質粘度：DN15：η<5mPa.s（F15.1-F15.3）η<30mPa.s（F15.4-F15.8） DN25：η<250mPFa.s DN50-DN150：η<300mPa.s
●環境溫度：液晶型－30℃－+85℃ 指針型－40℃－+120℃
●連接形式：標準型：DIN2501標準法蘭特殊型：由用戶指定的任意標準法蘭或螺紋
●電纜接口：M20＊1.5
●供電電源：標準型：24VDC二線制4－20mA（10．8VDC－36VDC）交流型：85－265VAC 50HZ 電池型：3.6V@7.5AH鋰電池，可連續使用三年以上。
●報警輸出：上限或下限瞬時流量報警集電極開路輸出（最大100mA@30VDC內部阻抗100歐）繼電器輸出（觸點容量1A@30VDC或0.25A@250VAC或0.5A@125VAC）
●脈沖輸出：累積脈沖輸出，最小間隔50毫秒
●液晶顯示：瞬時流量顯示數值范圍：0－50000 累計流量顯示數值范圍：0－99999999（可帶小數點）
●防護等級：IP65

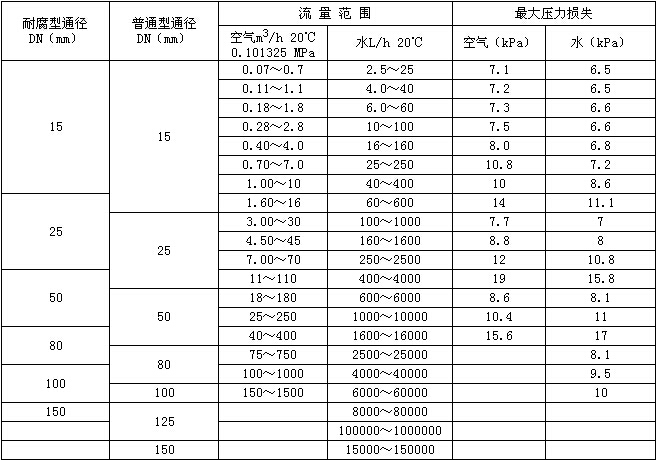

●防爆標志：本安型iaⅡCT5；隔爆型dⅡBT6 流量范圍

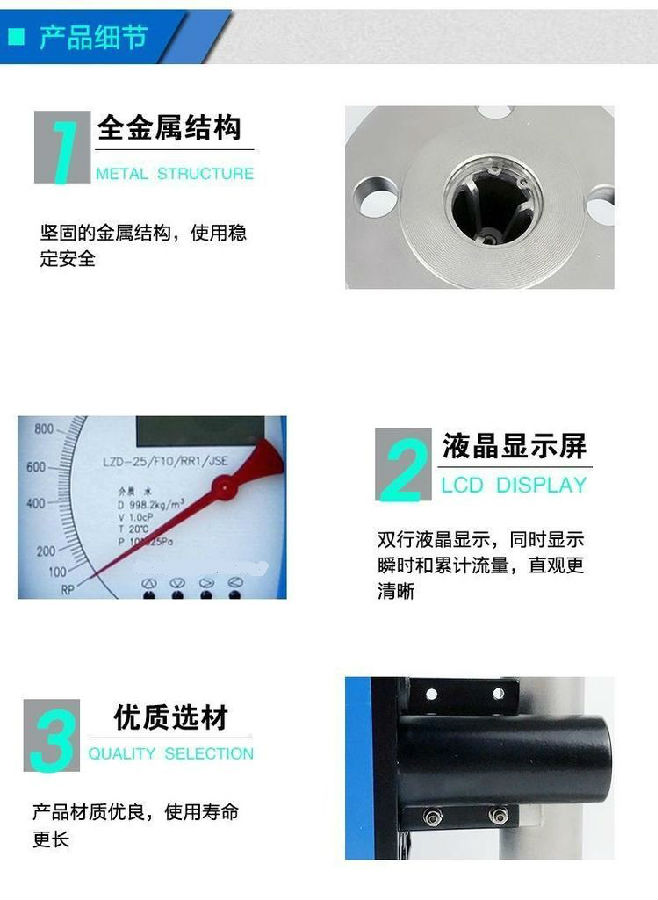

產品優點
● 堅固的全金屬結構設計型浮子流量計 ● 采用概念設計的測量管指示器 ● 可選擇不銹鋼、哈氏合金、鈦材、PTFE材料測量系統 ● 低壓力損失設計 ● 短行程、小型結構設計、儀表總高度250 ● 磁性耦合結構確保數據傳輸、信號更加穩定 ● 保溫或伴熱夾套 ● 垂直、水平、各種安裝方式更適合不同使用場合 ● 適用于小口徑和低流速介質流量測量 ● 工作可靠，維護量小，壽命長 ● 對于直管段要求不高 ● 較寬的流量比10：1 ● 雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光 ● 單軸靈敏指示 ● 非接觸磁耦合傳動 ● 全金屬結構，適于高溫、高壓和強腐蝕性介質 ● 可用于易燃、易爆危險場合 ● 選二線制、電池、交流供電方式 ● 多參數標定功能 ● 帶有數據恢復，數據備份及掉電保護功能

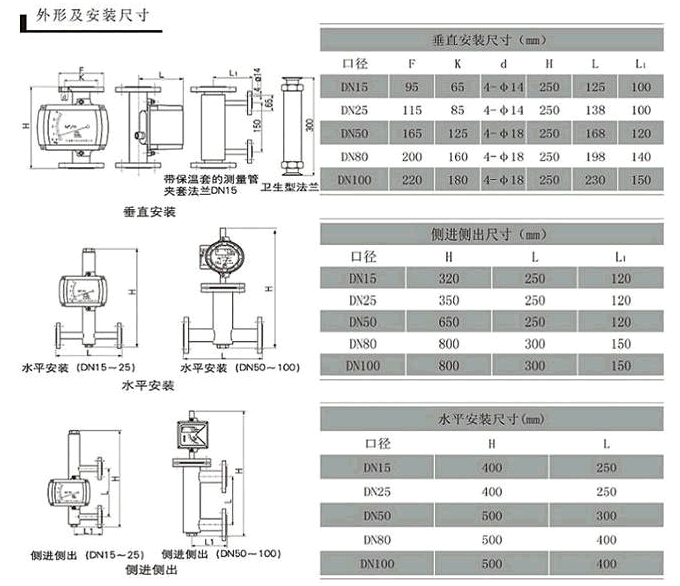

外形及安裝尺寸
應用領域
