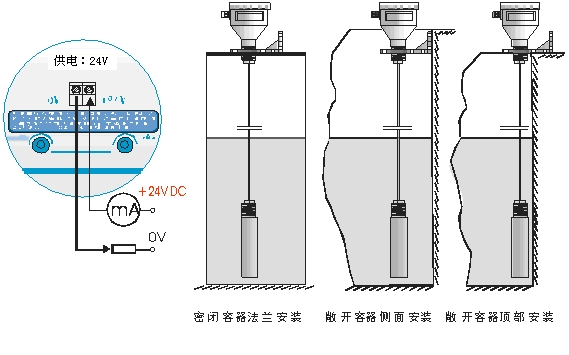

一、概述 HX-UHS系列靜壓式液位變送器系列產品有著優越的技術性能，廣泛適用于石油、化工、電力、冶金、環保、紡織、水利等行業的液位測量。其輸出標準信號配之以二次表后可顯示液位并實施報警控制功能，還可接入計算機，實施網絡管理。 特點： 1、抗過載和抗沖擊能力強，過載可達量程的5倍以上。 2、穩定性高，每年優于0.1％滿量程，這個技術指標比其它電容式變送器高出數倍。 3、溫度漂移小，由于取消了壓力測量元件中的中介液，因而傳感器不僅獲得了很高的測量精度，且受溫度梯度影響極少：±0.2％／10℃。 4、產品結構獨特、簡單合理、體積小、重量輕、安裝維修簡便。 5、采用獨特的陶瓷和聚四氟乙烯材料，具有特殊防腐功能，適用于HF以外的任何介質。 二、工作原理 液體介質的靜壓力直接作用于傳感膜片，靜壓力與被測液體的高度成正比，液位所產生的靜壓力使測量膜片產生r位移，膜片位移產生的電容量變化，與其直接連接的電子部件檢測、放大并轉換為標準信號輸出。 三、技術指標 1、測量范圍： 0～200m 2、系統精度等級：0.2級， 0.5級 3、使用環境溫度：-20℃～70℃ 4、相對濕度：＜95％ 5、介質溫度：-20℃～+80℃ 6、長期穩定性：＜0.1％FS／年 7、溫度穩定性：＜±0.1％／10℃ 8、電源：24VDC 9、信號輸出：兩線制輸出4～20mA 10、介質密度范圍：0.5g/cm3～2.0g/cm3 11、過載能力：標準量程的5倍 12、防護等級：變送器IP65；傳感器IP68 13、變送器外殼材料：模壓鑄鋁 14、傳感器材質：普通型為不銹鋼防腐型為聚四氟乙烯 15、連接件尺寸：法蘭DN50PN0.6 GB9119-88，螺紋M48×2 16、防爆標志：ExiaⅡCT4； 四、安裝示意圖
|
