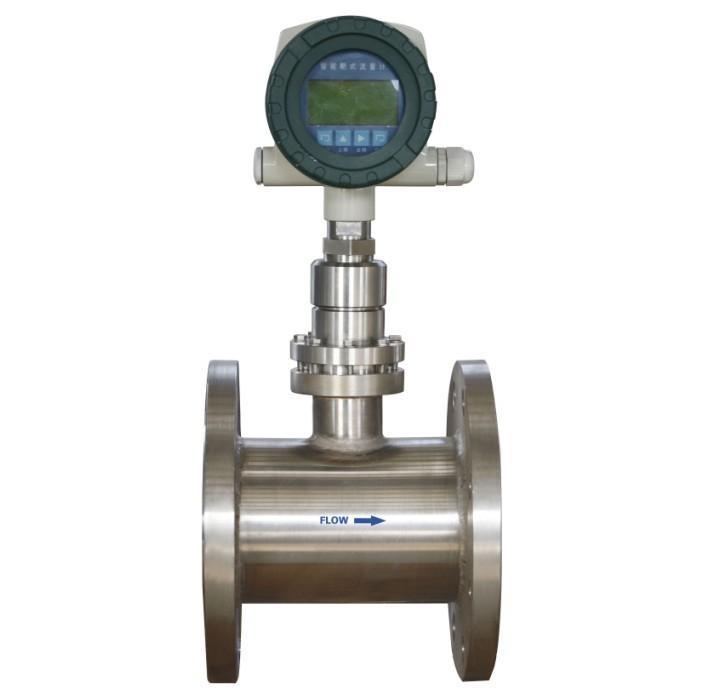

一、概述 靶式流量計主要用于解決高粘度、低雷諾數流體的流量測量，先后經歷了氣動表和電動表兩大發展階段，SBL系列智能靶式流量計是在原有應變片式（電容式）靶式流量計測量原理的基礎上 ，采用了最新型電容力傳感器作為測量和敏感傳遞元件，同時利用了現代數字智能處理技術而研制的一種新式流量計量儀表。隨著新型傳感器、微電子技術的發展研制開發成的新型電容力感應式流量計，它既有孔板、渦街等流量計無可動部件的特點，同時又具有很高的靈敏度、與容積式流量計相媲美的準確度，量程范圍寬。 采用芯片級的電容式力傳感器、高效的抗過載結構設計是該新型產品真正實現高精度、高穩定性的關鍵核心，加之其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，高粘度、臟污介質、易凝易堵、高溫、低溫、強腐蝕等流量計量困難的工況中具有很好的適應性,廣泛應用于石油、化工、冶金、等領域. 二、產品參數 口 徑：DN15～DN500mm 公稱壓力：0.6～42MPa 工況溫度：+500℃～-200℃ 精 度：±0.2～±2.5%FS 量 程 比： 1：10 殼 體：304不銹鋼(或按用戶要求協商提供) 供電方式：內置3.6VDC鋰電池（兩年換一次，不帶信號輸出）； 外供24VDC（帶信號輸出） 輸出信號：4～20mA二線制；脈沖0～1000HZ；Hart通信； RS232/RS485(或按用戶要求協商提供) 防護等級：IP65；IP67 防爆標志：本安型ExiallCT4；隔爆型ExdllCT4 表頭顯示：累積流量；瞬時流量；工況溫度；工況壓力（溫壓補償式才有）； 棒狀滿量程百分比；故障自檢 連接法蘭：國標（GB/T）系列；化工（HG）系列；機械（JB/T）系列； 亦可按客戶要求提供各國法蘭標準 備注： 法蘭管道式靶式流量計安裝尺寸參見 選型樣本 三、產品特點 1、整臺儀表結構堅固無可動部件，插入式結構,拆卸方便； 2、可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）； 3、整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐42MPa 高壓； 4、儀表內設自檢程序，故障現象一目了然； 5、傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠； 6、可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定； 7、具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低； 8、具有一體化溫度、壓力補償，直接輸出質量或標方； 9、具有可選小信號切除、非線性修正、濾波時間可選擇； 10、能準確測量各種常溫、高溫500 度、低溫-200 度工況下的氣體、液體流量； 11、計量準確，精度可達到0.2%； 12、重復性好，一般為0.05%～0.08%，測量快速； 13、壓力損失小，僅為標準孔板的1/2△P 左右； 14、抗干擾，抗雜質能力特強； 15、可根據實際需要更換阻流件（靶片）而改變量程； 16、低功耗電池現場顯示，能在線直讀示值，顯示屏可同時讀取瞬時和累積流量及百分比棒圖； 17、安裝簡單方便，極易維護； 18、多種輸出形式，能遠傳各種參數； 19、抗震動性強，一定范圍內可測脈動流。 20、使用中常常出現的故障是零點漂移、滿度不準、靶片松動、杠桿彎曲、內部各部件松動等現象，常見處理方法切除儀表調校零點、拆卸儀表校準、查看靶片、杠桿、各部件連接緊固程度。
|
