產品簡介
HX-LU系列渦街流量計是利用流體流過阻礙物時產生穩定的漩渦，通過測量其漩渦產生頻率而實現流量計量的，在一定的雷諾數范圍內，漩渦產生的頻率只與流體流速有關，幾乎不受被測流體（如溫度、壓力、密度及動力粘度等）變化的影響。不足之處是流體流速分布情況和脈動流將影響測量準確度，當漩渦發生體被玷污后也將給測量結果帶來誤差。
測量原理
渦街流量計是根據卡門渦街原理(Kármán Vortex Street)測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中。渦街流量計是應用流體振蕩原理來測量流量的，流體在管道中經過渦街流量變送器時，在三角柱的旋渦發生體后上下交替產生正比于流速的兩列旋渦，旋渦的釋放頻率與流過旋渦發生體的流體平均速度及旋渦發生體特征寬度有關，可用下式表示：

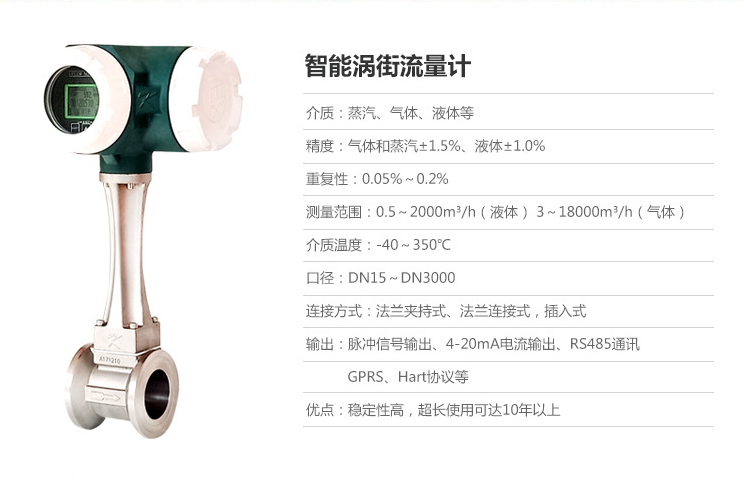

式中:f為旋渦的釋放頻率，單位為Hz；v為流過旋渦發生體的流體平均速度，單位為m/s；d為旋渦發生體特征寬度，單位為m；St為斯特勞哈爾數（Strouhal number），無量綱，它的數值范圍為0.14－0.27。St是雷諾數的函數，當雷諾數Re在范圍內，St值約為0.2。在測量中，要盡量滿足流體的雷諾數在，此時旋渦頻率。 由此，通過測量旋渦頻率就可以計算出流過旋渦發生體的流體平均速度v，再由式可以求出流量q，其中A為流體流過旋渦發生體的截面積。 技術參數

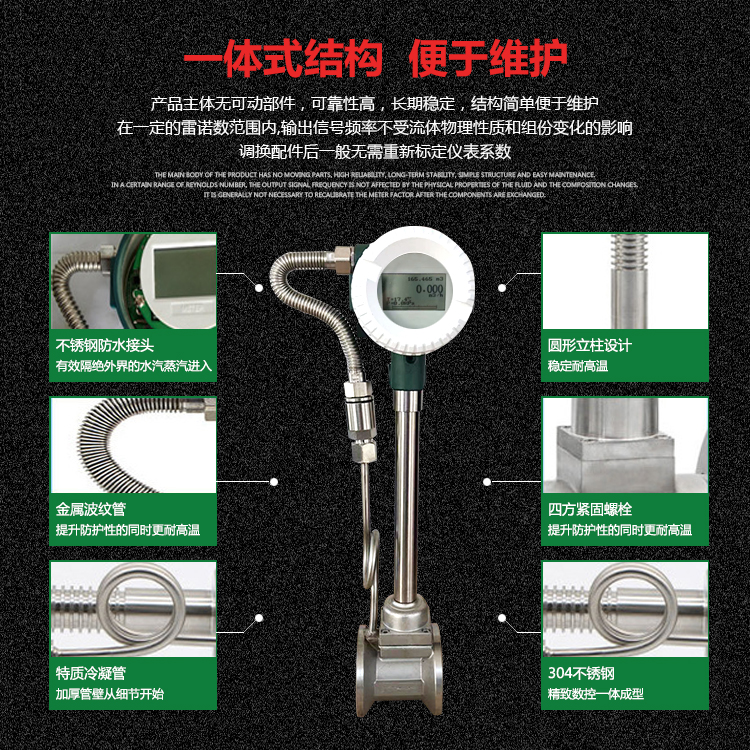

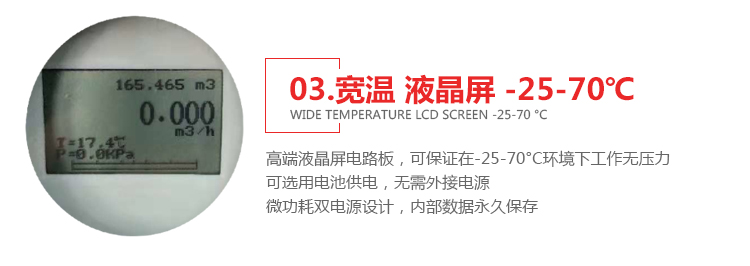

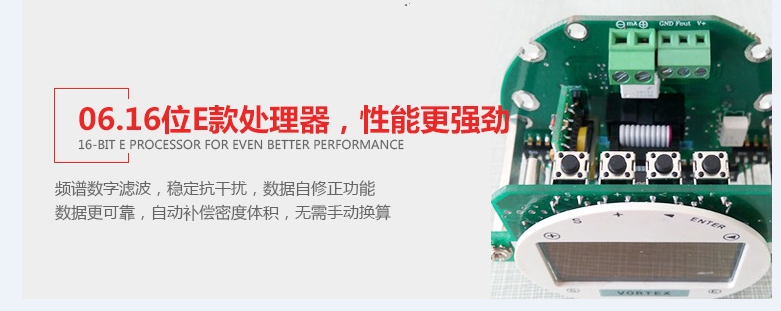

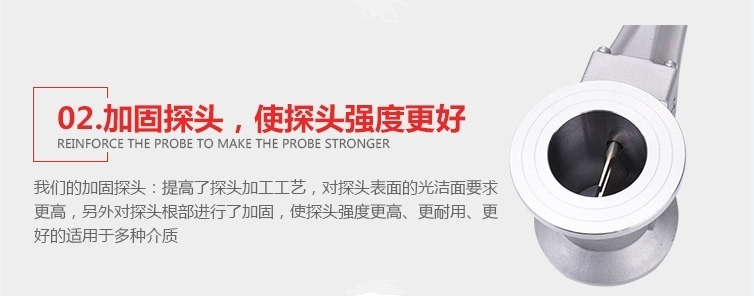

產品特點

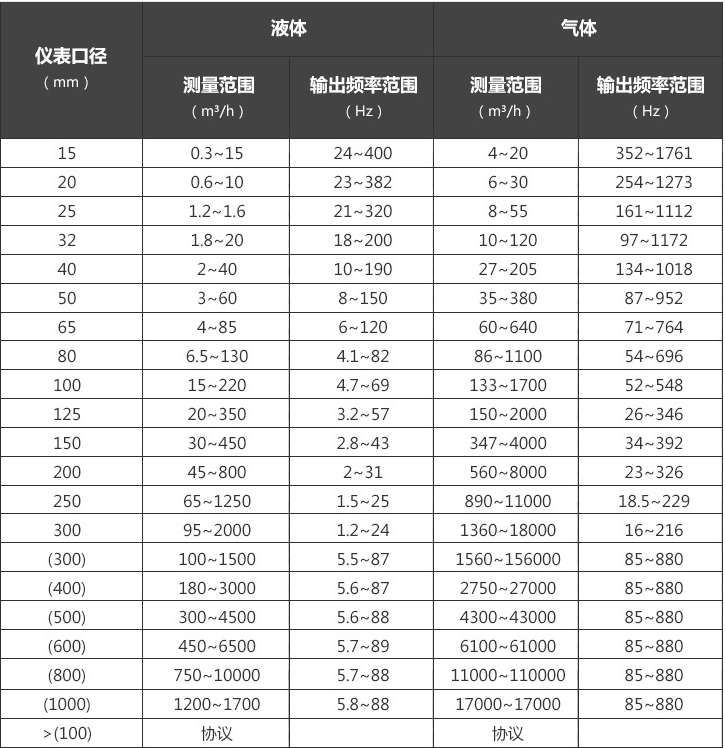

測量范圍

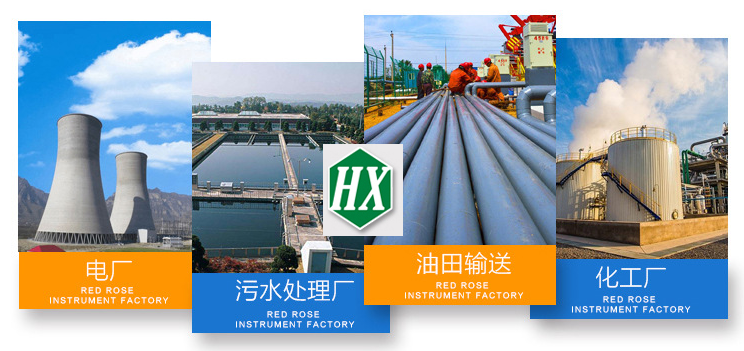

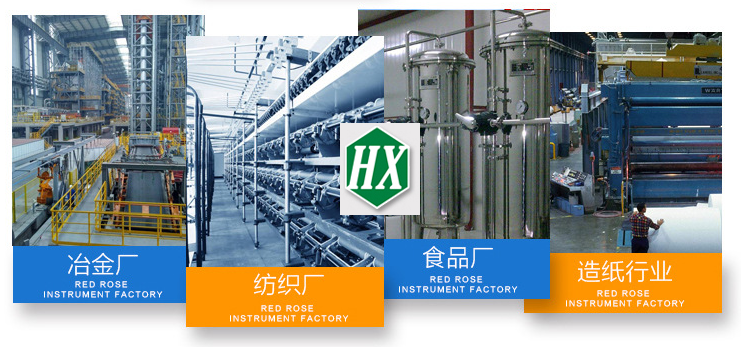

產品應用

更多詳情和疑問，歡迎咨詢北京合訊佳業控制技術有限公司，聯系電話：18614084211，獲取報價和無償選型方案，為您提供更經驗豐富的服務、更適合您的流量計，謝謝！
|
