產品簡介

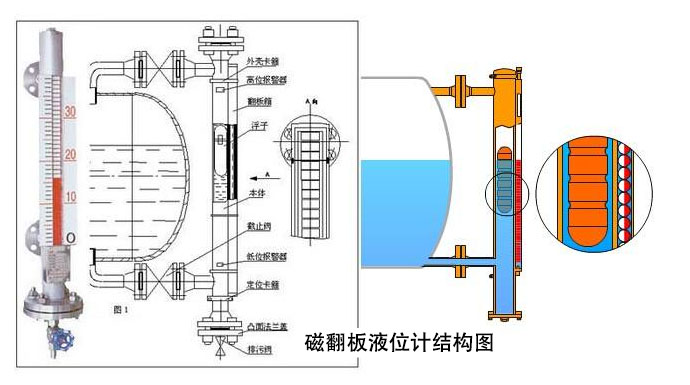

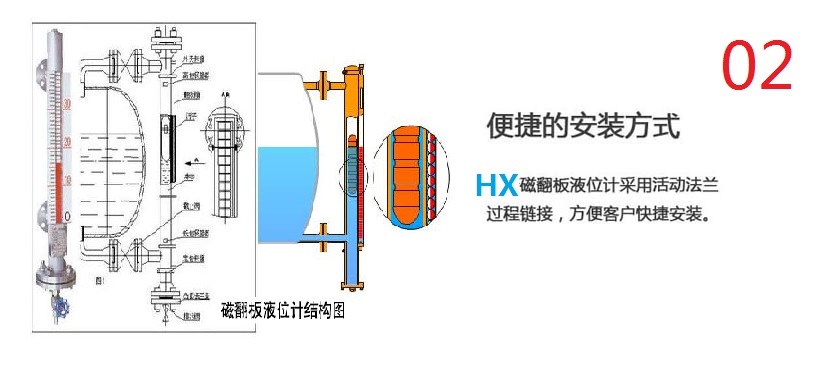

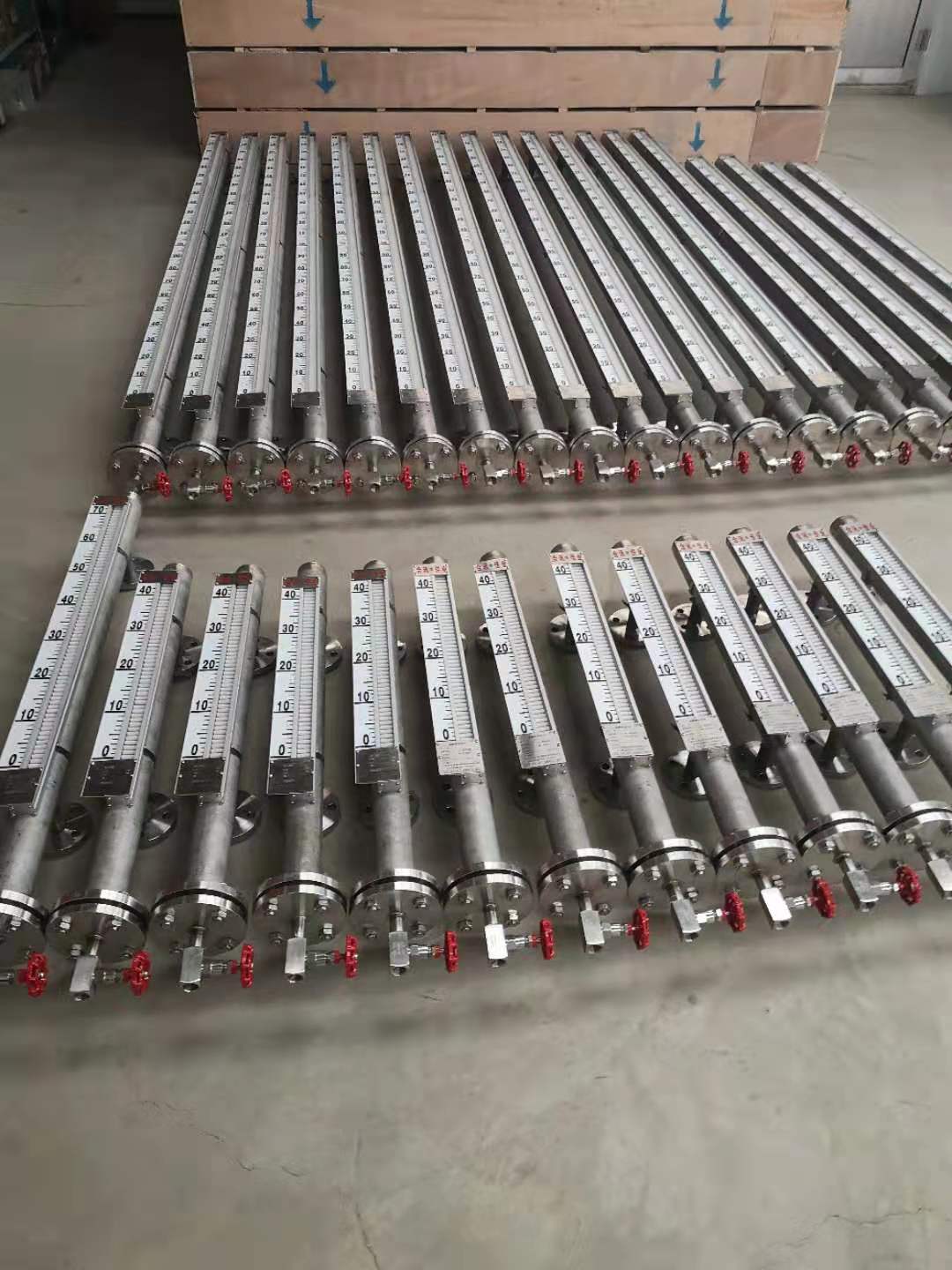

磁翻板液位計也稱為磁翻柱液位計，它的結構主要基于浮力和磁力原理設計生產的。帶有磁體的浮子（簡稱磁性浮子）在被測介質中的位置受浮力作用影響。液位的變化導致磁性浮子位置的變化、磁性浮子和磁翻柱（也成為磁翻板）的靜磁力耦合作用導致磁翻柱翻轉一定角度（磁翻柱表面涂敷不同的顏色），進而反映容器內液位的情況。 配合傳感器（磁簧開關）和精密電子元器件等構成的電子模塊和變送器模塊，可以變送輸出電阻值信號、電流值（4～20mA）信號、開關信號以及其他電學信號。從而實現現場觀測和遠程控制的完美結合。

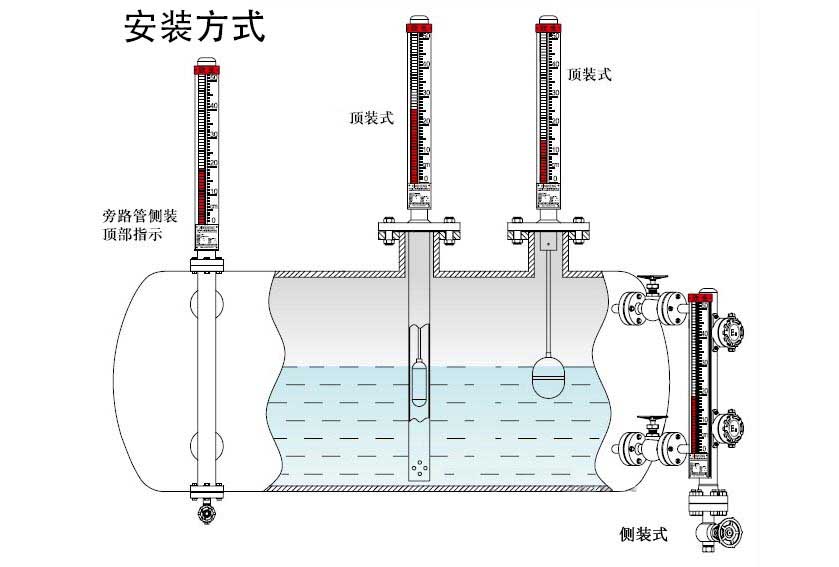

安裝方式
●安裝通用要求 一、如果您需要的液位計連接法蘭與我公司的規格型號不同，或者采用其它標準（我公司液位計的法蘭規格參照HGT20592～20635-2009），請您在訂貨時特別指出，我們可以按照您的實際要求供貨；
二、液位計的測量范圍為兩個連接法蘭的中心距（頂裝型除外），其中下連接法蘭的中心即為儀表指示的零點；
三、您應保證設備上的連接法蘭的端面具有恰當?shù)钠矫娑取⒋怪倍�、中心距，以保證我們的產品的安裝和使用；
四、浮子室（或者稱為主體管）內應保持清潔而不應有雜質，特別是鐵磁性物質。當介質不清潔時，應增加吸附或過濾裝置，以確保儀表正常工作。
產品優勢
磁翻板液位計是在借鑒國內外同類產品的基礎上，積極吸收、揉合眾多產品的優點，通過公司技術人員的精心設計而成的。采用優質磁體和進口電子元件，使產品具有：設計合理、結構簡單、使用方便、性能穩定、使用壽命長、便于安裝維護等優點。 同時，隨著市場需求的變化公司產品也在不斷地實現質量技術的升級和生產工藝的改進、拓寬本液位計的應用領域及適用范圍。另外，本液位計輸出信號多樣，實現遠距離的液位指示、檢測、控制和記錄。 磁翻板液位計幾乎可以適用于各種工業自動化過程控制中的液位測量與控制�？梢詮V泛運用于石油加工、食品加工、化工、水處理、制藥、電力、造紙、冶金、船舶和鍋爐等領域中的液位測量、控制與監測。
技術參數
正常工作條件：
環境溫度：-20～80℃； 開關類型：無源 干接點；
相對濕度：5%～100%（包括直接濕）； 開關形式：常開、常閉、自保持；
環境壓力：86kPa～108 kPa； 電氣壽命：＞10萬次（和控制功率有關）；
測量范圍：0～12 m（可選）； 極限負載電流：3A（部分型號）；
顯示精度：±10 mm； 最大接觸電阻：150mΩ。
介質壓力：25.0 MPa及以下（可選）； 變送輸出模塊
介質溫度：-40～450℃（類型可選）； 輸出信號：4～20mA/ HART / RS485；
介質密度：≥.0.5g/cm3； 負載電阻：500Ω（在24VDC供電時）；
介質粘度： ≤0.05Pa·S； 供電電源：DC24V、50mA；
接液材質：不銹鋼、PVC、Ti等； 環境溫度：-40～60℃；
連接方式：法蘭、螺紋（按用戶所需）； 精度：±10 mm/±5 mm/±2mm(可選)
報警開關 出 線 口：M20×1.5（默認）；
觸點容量：AC220V 0.5A 防爆形式：隔爆型 Ex dⅡCT6 、
或DC24V 0.8A； 本安型 Ex iaⅡCT6。
注：儀表可以現場清晰顯示，也可以通過數字顯示儀表顯示（同時可以設定報警點，以及輸出4～20mA電信號）。
| 普通型 工作壓力：常壓（1.0Mpa以下）
最高工作溫度：80℃
測量范圍：0~12m
測量介質密度：0.5~1.8 g/cm3
默認過程連接：法蘭連接
顯示面板安裝默認方向：正向背對法蘭
| 高溫型
承受最大工作壓力：10Mpa以下
最高工作溫度：200～450℃
測量范圍：0~12m
測量介質密度：0.5~1.8 g/cm3
默認過程連接：法蘭連接
顯示面板安裝默認方向：正向背對法蘭
| 防腐型
工作壓力：： 10Mpa以下
最高工作溫度：80℃
測量范圍：0~12m
測量介質密度：0.5~1.8 g/cm3
默認過程連接：法蘭連接
顯示面板安裝默認方向：正向背對法蘭
| 高壓型
承受最大工作壓力：超過25MPa
默認過程連接：法蘭連接
最高工作溫度：200℃
測量范圍：0~16m
測量介質密度：0.5~1.8 g/cm3
顯示面板安裝默認方向：正向背對法蘭
| 伴熱型
承受最大工作壓力：10Mpa以下
最高工作溫度：200℃
測量范圍：0~12m
測量介質密度：0.5~1.8 g/cm3
默認過程連接：法蘭連接
顯示面板安裝默認方向：正向背對法蘭
| 高溫高壓型
承受最大工作壓力：超過25MPa
最高工作溫度：200～450℃
測量范圍：0~6m
測量介質密度：
默認過程連接：法蘭連接
顯示面板安裝默認方向：正向背對法蘭
| 防霜型
承受最大工作壓力：10Mpa以下
最高工作溫度：80℃
測量范圍：0~12m
測量介質密度：0.5~1.8 g/cm3
默認過程連接：法蘭連接
顯示面板安裝默認方向：正向背對法蘭
| 防爆型
承受最大工作壓力：： 25Mpa以下
最高工作溫度：120℃
測量范圍：0~12m
測量介密度：0.5~1.8 g/cm3
默認過程連接：法蘭連接
顯示面板安裝默認方向：正向背對法蘭
|

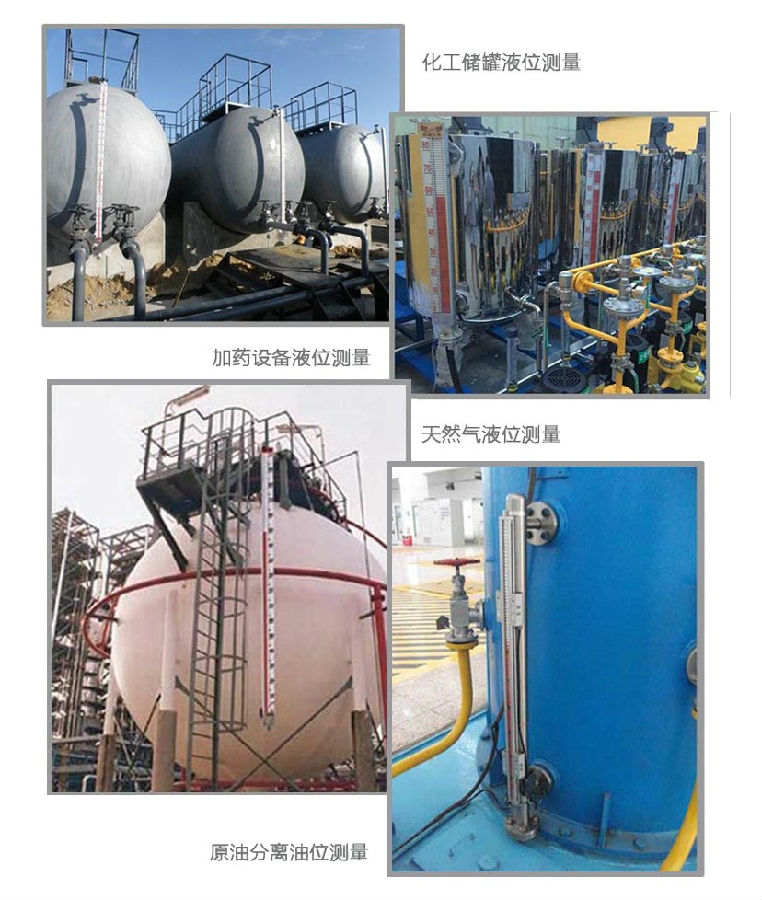

應用場合
隨著市場需求的變化產品也在不斷地實現質量技術的升級和生產工藝的改進、拓寬本液位計的應用領域及適用范圍。另外，本液位計輸出信號多樣，實現遠距離的液位指示、檢測、控制和記錄。本液位計幾乎可以適用于各種工業自動化過程控制中的液位測量與控制�？梢詮V泛運用于石油加工、市政、食品加工、化工、水處理、制藥、電力、造紙、冶金、船舶和鍋爐等領域中的液位測量、控制與監測。
